CONCEPTOS DE REFRIGERACIÓN

SISTEMAS DE AIRE ACONDICIONADO

CICLO BÁSICO DE REFRIGERACIÓN

PERFIL DE LA ESPECIALIDAD

Mantenimiento de Sistemas de Refrigeracion y Aire Acondiconado Domestico y Comercial se basa principalmente como su nombre lo dice en la reparacion de refrigeracion y aire acondicionado teniendo en cuenta que el Sena como institucion nos esta brindando la capacitacion o mejor un tecnico.


Tengamos en cuenta que es una especialidad donde pocas personas la practican ya que es algo que apenas esta evolucionando y apenas se esta incursionando en el mercado.


Esta es una foto de nuestro entrenador, aqui podemos realizar practicas del ciclo de refrigeracion, realizar simulacros de fallas o simplemente ver como funciona.

El curso o tecnico nos da la posibilidad de incursionar tanto a nivel comercial como industrial y poder abrirnos puertas en el mercado.





Lo primoridar es tener un espacio donde podamos desarrollar nuestras practicas y actividades, sobre todo un lugar grande, acogedor y que possea todas las herramientas fundamentales para hacer nuestros mantenimientos y practicas.

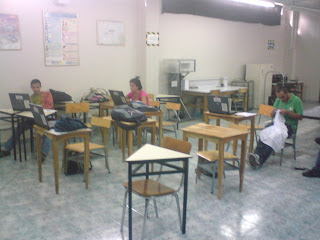

Aqui como en la foto anterior podemos observar nuestro taller, donde realizamos nuestros trabajos ya sea con neveras, aires acondicionados, soldadura, mecanica y recibir nuestras clases.


FUNCIONAMIENTO DE UN AIRE ACONDICIONADO

El sistema de aire acondicionado esta dividido en dos secciones, la de alta presión y la de baja presión. El compresor, es el corazón del sistema y dónde se origina el sistema de alta presión. Es en sí una bomba accionada por el motor a través de una faja. Se encarga de comprimir y transferir el gas a través del sistema.
Una vez comprimido el gas pasa hacia el condensador, que tiene funciones similares a la de un radiador. El condensador enfría el gas de alta presión y a la salida de éste se obtiene líquido refrigerante a alta presión. Este líquido refrigerante pasa al filtro, también conocido como receptor-desecante. El filtro tiene la función de limpiar de contaminantes y de humedad el refrigerante e impedir el paso de refrigerante en forma de gas hacia la válvula de expansión.La válvula de expansión controla el paso del refrigerante hacia el evaporador. Es un pequeño orificio regulado por temperatura y presión (en el caso de sistemas con válvula de expansión térmica), de manera que desde la válvula de expansión baja la presión del refrigerante. Este descenso de la presión hace que el líquido refrigerante, que tiene un punto de ebullición por debajo de cero °C, se vaporice dentro del evaporador absorbiendo una gran cantidad de calor en este proceso, dando como resultado el enfriamiento del evaporador. Con un ventilador especial se hace pasar aire a través del evaporador obteniendo aire frío que luego se envía hacia el interior del vehículo.El refrigerante gasificado y frío regresa al compresor para ser comprimido y continuar con el ciclo.

IMÁGENES DE UN CICLO BÁSICO DE REFRIGERACIÓN





























VIDEO CORTE TUBERIA DE COBRE

video

Proceso para el corte de tuberia de cobre.
